圖2.預期喘振溢流閥和安裝示意圖

低喘振先導閥通常設置為靜態系統壓力的大約60％，充分低于系統工作壓力。先導閥的設置至關重要，閥門的容量和尺寸也很重要。至關重要的是，在該喘振預料溢流閥工作時，系統壓力可以恢復到該較低的喘振先導設定點之上，以便該閥可以關閉并允許系統恢復正常運行。如果此低喘振先導閥設置得太低或閥門的尺寸太大，則過大的溢流流量將阻止系統壓力恢復，因?yàn)榈痛裣葘?dǎo)閥不會關閉，因此溢流閥也不會關閉，從而導致系統完全系統壓力損失和過多的水損失。

由于許多溢流閥，包括預期喘振的溢流閥，通常尺寸過大，因此通常在閥門裝置中配備一些閥裝置，這些閥裝置旨在在低喘振先導操作下限制或限制升程或開度。在低喘振先導溢流下限制閥行程的作用是促進系統壓力恢復到低喘振先導以上，并在浪涌波已通過打開的溢流閥消散后允許閥更可靠地關閉。這些設備稱為液壓流量限制器（HFL）。這些提供了折中方案，以允許將喘振預期溢流閥的尺寸過大以實現高壓溢流能力，同時又允許在低壓溢流下可靠地關閉閥。

在預期喘振溢流閥方面，更大不一定更好。同樣重要的是，感測管線直接從集管連接而不是從閥體端口連接，以確保精確的集管壓力感測。允許喘振的安全閥通過在瞬態收益達到峰值之前就開始打開來充當保險政策。當設計標準要求使用六英寸或更大的閥門時，喘振預期溢流閥通常是一個不錯的選擇。預期喘振的溢流閥可以輕松進行測試，并且可以在現場在靜態條件下復制其操作。

停電后電氣定時關閉

該閥類似于喘振預期溢流閥，不同之處在于用電磁閥代替了低壓先導閥。所有其他大小調整協議和設計標準均保持不變。閥門在計時器上關閉時，不需要靜壓。由于功率損失或通過高壓先導閥打開。如果功率損耗是主要問題，那么這種類型的閥門可以是一個很好的選擇。螺線管關閉的時間通常與臨界時間（浪涌恢復所需的時間）相協調。有關尺寸和選擇方面的問題，請始終咨詢瞬態專家。

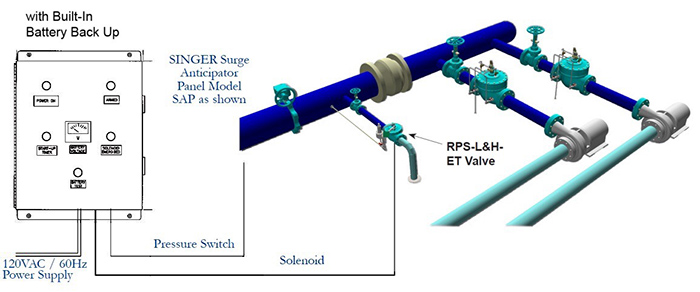

圖3.電動定時喘振預測閥

決定使用或不使用預期喘振的溢流閥通常是基于這些閥的復雜性。具有多個具有令人滿意的設定點的先導閥，通常與液壓限流器配合使用，并且需要進行調整，以及警告和閥尺寸過大和過大的危險，作為泵系統設計中的喘振保護的一部分，喘振預期閥經常被誤解和忽視。
